JTS TS-102D/Mh-102（手持双咪）

JTS  TS-102D/PT-102+CM-501（领夹双咪）

1.     TS-102D (UHF PLL双频道自动选讯接收机)

⑴性能特点

①    自动选讯功能（Diversity）使接收断讯降到最低

②    内建式静音（Noise Mute）及音码锁定迴路（Tone Key Squelch）可抑制干扰

③    金属外壳、1U机柜（rack）设计的双频道接收机

④    配有平衡式XLR和非平衡式1/4”输出

⑵产品参数

频率震荡模式……..锁相环迴路

载波频率范围…….502~960MHz

讯号噪声比………..> 105dB

总失真率…………..<0.6%@1KHz

功能显示方式……..液晶显示器

功能显示内容……..频率,天线,A/B,静音,声频/射频

控制方式…………..ON/OFF,频率(上/下),静噪级数调整（SG）,音码锁定,声频

音频输出准位……..-12 dB

音频输出阻抗……..600Ω

静音方式…………..静音及音码锁定回路

电源供应………….12-18VDC, 600mA

输出插头型式…….2个平衡式XLR接头 ,1个非平衡式Φ6.3mm接头

尺寸(m/m)…………420mm(W)*45mm(H)*232mm(D)

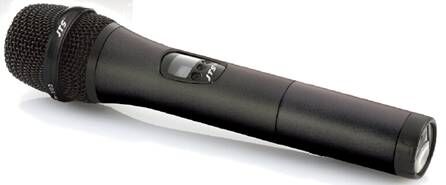

2.Mh-102 (UHF PLL手握发射器)

⑴性能特点

①    UHF锁相环迴路手握发射麦克风

②    平稳及宽广的频率响应的发射讯号

③    先进线路及音码锁定迴路抑制杂讯干扰

④    可更换式的音头模组便利替换

⑤    内建式天线

⑥    电容式或动圈式音头皆可使用

⑦    16个可选频道

⑧    "功能锁定"可防突然地断讯

⑵产品参数

频率震荡模式…….. 锁相环迴路

载波频率范围……..502~960MHz

RF输出…………….10mW

稳定度……………..±10KHz

频率漂移…………..±48KHz

液晶显示…………..频道

控制方式…………..电源开关,频道(上/下),功能锁定模式

假象干扰比 ……….<-50 dBC

音频响应…………..50Hz ~ 16KHz

电池型式…………..UM3, AA 1.5V*2

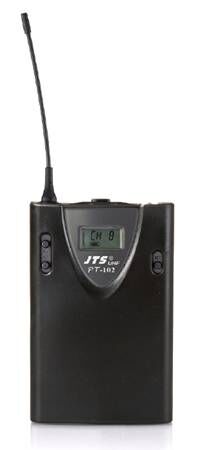

3.PT-102 (腰挂式发射器)

⑴性能特点

①有16个频道可选

②AA电池供电

③迷你坚固的外观设计

④液晶显示

⑤4P迷你 XLR接头设计

⑥与领夹式或头戴麦克风选搭使用

⑤    皮套设计方便配戴

⑥    功能锁定模式防止意外中断

⑦    专为无线乐器麦克风设计，相容于各种吉他线和无线乐器麦克风

⑵产品参数

频率震荡模式……..锁相环迴路

载波频率范围……...502MHz~960MHz

RF输出…………….10mW

稳定度……………..±10KHz

频率漂移…………..±48KHz

液晶显示…………..频率,电量显示

控制方式…………..电源开关,声频,频道(上/下)、功能模式锁定

输出接头型模式….迷你型XLR接头

假象干扰比 ……….<-50 dBC

音频响应…………..40Hz ~ 18KHz

电池型式…………..UM3, AA 1.5V*2

4.CM-501（领夹式麦克风）可选配其它领夹

(1)性能特点

①心型指向性

②宽广的音域如同原音重现

③极小型外观设计

④易于夹在领带、衣领及衣服上

（2）产品参数

·输出接头……………4P迷你接头

·频率响应……………100～15,000Hz

·指向性………………心型指向性

·感度(at 1KHz)………-60dB±3dB

·输出阻抗……………2.2KΩ

·最大承受音压1%THD…130dB

·尺寸(mm)……………φ10.1mm（宽）*26.4mm(高)

·重量…………………21.5g
